冶金行業
來源： 發布時間：2017-10-6 瀏覽量：6199
電弧爐在熔煉期，由于電極的頻繁升降，使得電弧頻繁產生與熄滅，且三相不對稱，負荷的無功功率波動大、變化快，經常引起公共連接點的電壓出現波動和閃變，同時負荷電流波形雜亂，含有2次、3次、4次、5次等諧波分量，影響供電系統及用電設備的安全運行。另外，電弧爐負荷功率因數比較低，普通無功補償裝置又無法跟蹤負荷的變化速度，補償效果不好，使得某些電弧爐企業需要繳納一定數額的罰款。
軋機在工作時由于被軋材料供給的不連續性，造成軋機負荷波動，當有材料被軋時，軋機負荷較大，無材料時軋機處于空載，因此軋機負荷呈階躍特征急劇變化。軋機的有功、無功負荷大起大落，且周期較短，一般為幾分鐘，傳統的補償裝置無法快速跟蹤補償，企業功率因數低，母線電壓急劇波動，且軋機一般為多臺直流電機組成流水線，會產生大量的諧波，因此非常適合用SVG對其補償，與軋機負荷類似的還有管線生產負荷。

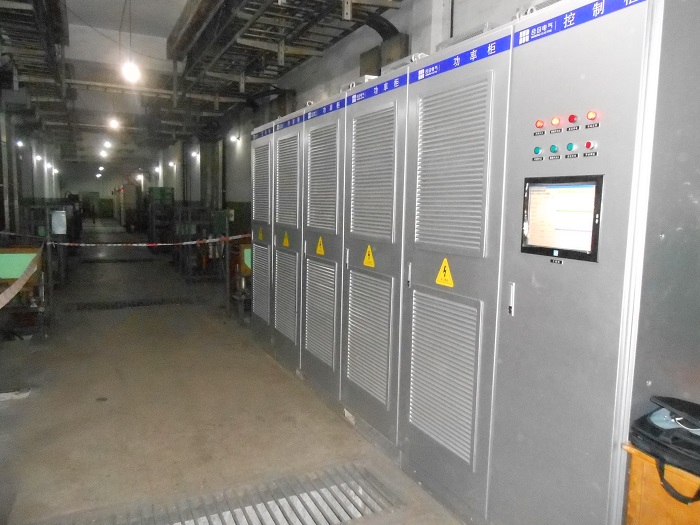

圖1型號為HRSVG-6/±2M裝置投運于龍鋼西安軋鋼廠車間內，用于補償快速變化的軋機負荷。
圖1 龍鋼西安軋鋼廠HRSVG-6/±2M方案
